HXS320F280025C是昊芯浮点DSC平台上的最新产品,基于自主研发的H28x内核,32位浮点RISC-V DSP架构,支持三角函数数学单元和CRC扩展指令集,进一步增强H28x DSP性能。该芯片增加了可配置逻辑模块(CLB),用户可添加自定义逻辑:支持多种通信端口,增强型控制外设,可满足电机驱动/控制、光伏逆变器和数字电源等行业的产品布局;基于FPU浮点处理单元,支持FOC算法、有感/无感角度分析、多电平控制、复杂电力电子拓扑算法以及宽带半导体驱动等应用。
核心处理器 | H28x |
主频 | 160MHz |
总线架构 | Harvard |
高速通道 | DMA*6 |
增强型外设 | ePWM、HRPWM、eCAP、HRCAP、eQEP、ADC、CLB |
供电电压 | 3.3V |
内部时钟 | 10MHz*2 |
定时器 | 32Bit CPU*3 |
串口外设 | SCI(UART)、SPI、I2C、PMBus、LIN、eCAN、FSI、I2S |
封装选项 | LQFP(PN)-80/LQFP(PM)-64/LQFP(PT)-48/HLQFP(PAP)-64 |
温度选项 | S:-40℃至 125℃ Q1:-40℃至125℃(车规) |
数据手册 | ||
Haawking_DSC28002x_数字信号控制器数据手册_V2.4 | PDF-2024-12-25 | |
Haawking_DSC28002x_数字信号控制器数据手册(车规)_V1.1 | PDF-2024-12-25 |
迁移手册 | ||
Haawking_DSC280025C-EDB_数字信号控制器迁移指南_V0.8 | PDF-2023-07-26 | |
Haawking_DSC280025C-EDC_数字信号控制器迁移指南_V0.8 | PDF-2024-06-07 | |
Haawking_DSC280025C-EDD_数字信号控制器迁移指南_V0.2 | PDF-2024-10-14 |
器件型号
|
包装数量 | 包装
|
封装 | 引脚
|
购买渠道
|
样片
|
工作温度范围
|
材料类型
|
引脚镀层
|
MSL 等级
|
质量和可靠性相关报告
|
---|---|---|---|---|---|---|---|---|---|
HXS320F280025CPNS |
119 | 托盘 |

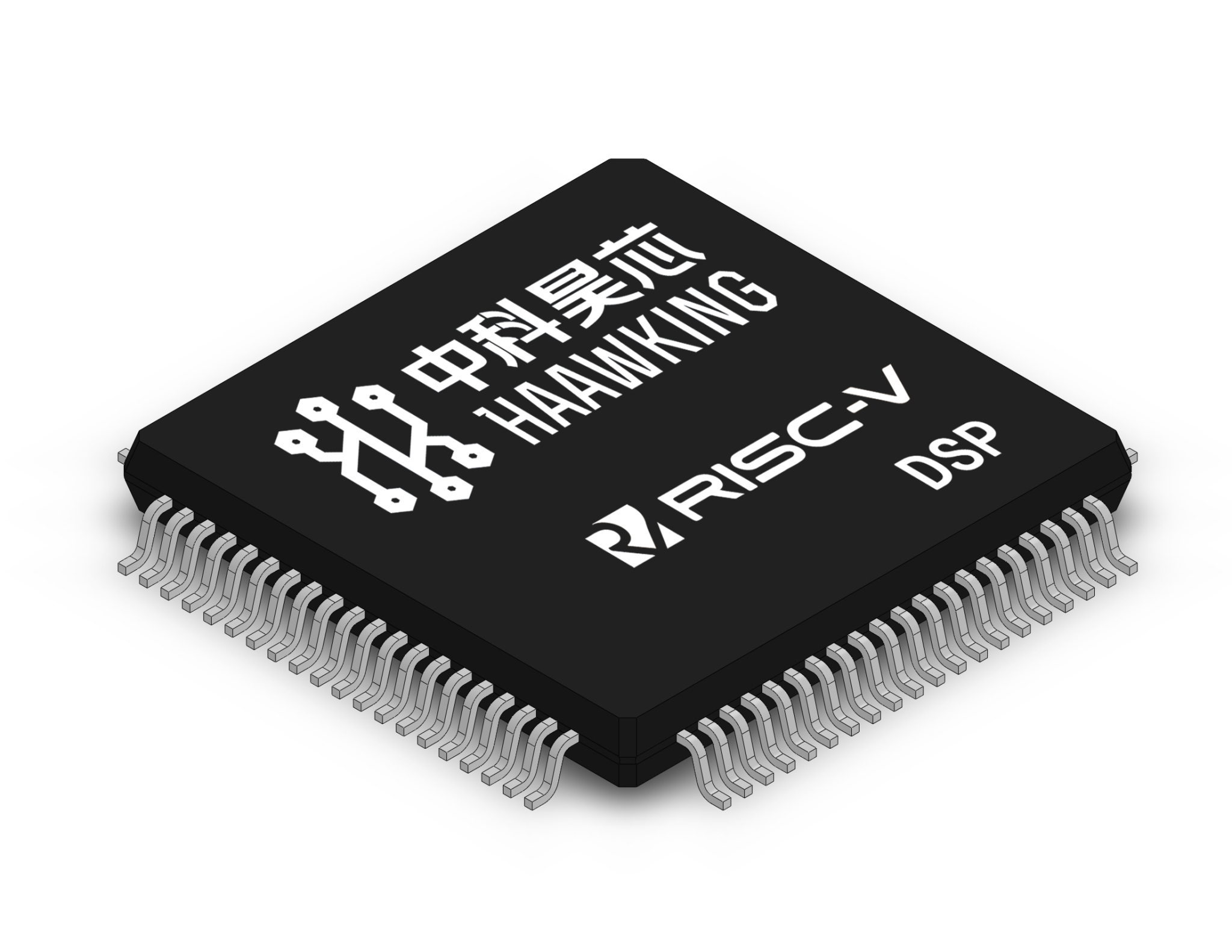

80引脚 LQFP 196mm² 14 x 14 |
新产品 | 新产品 |
-40°C 至125°C |
新产品 | Sn | Level-3-260C-168HR | 点击获取报告 |
HXS320F280025CPMS |
160 | 托盘 |

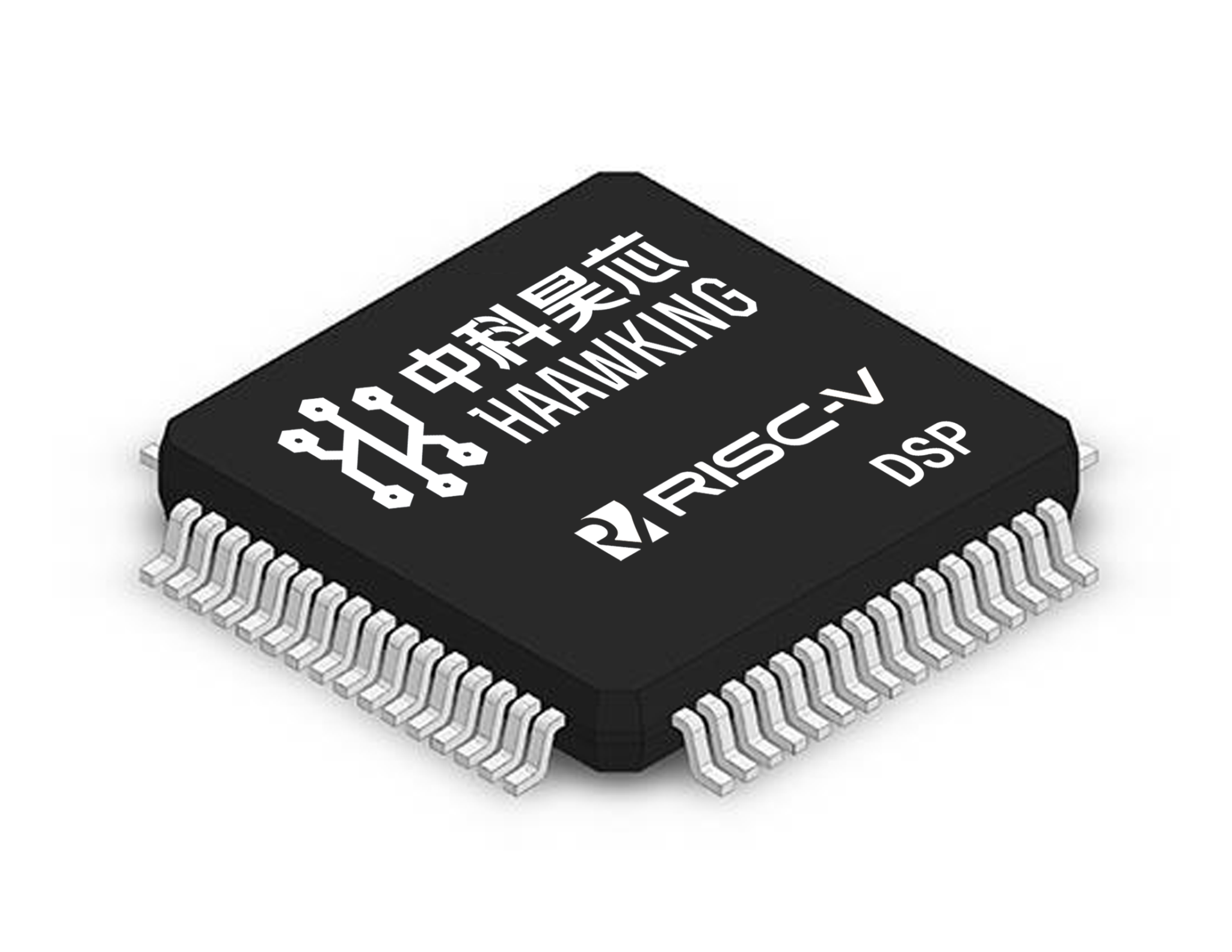

64引脚 LQFP 144mm² 12 x 12 |
新产品 | 新产品 |
-40°C 至125°C |
新产品 | Sn | Level-3-260C-168HR | 点击获取报告 |
HXS320F280025CPTS |
250 | 托盘 |

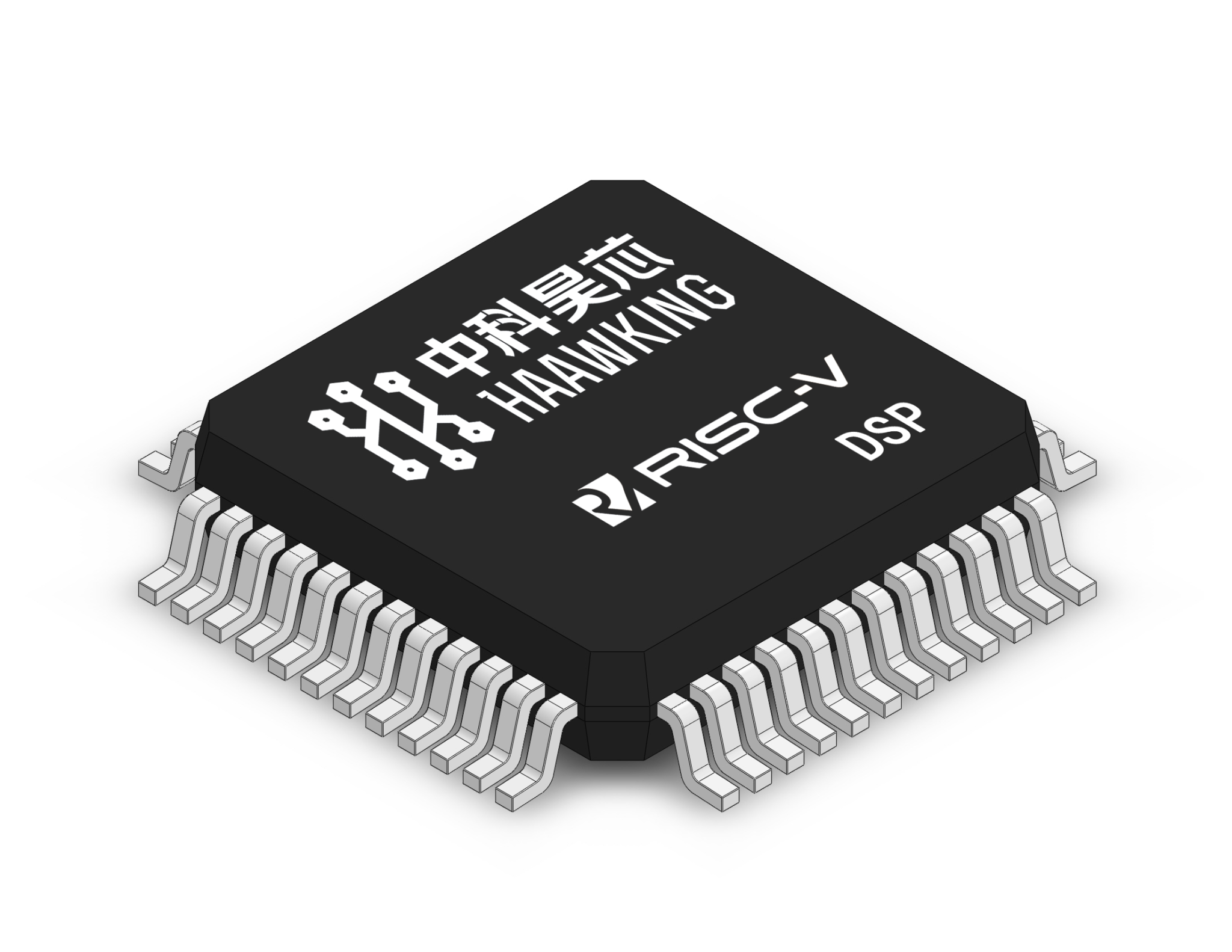

48引脚 LQFP 49mm² 7 x 7 |
新产品 | 新产品 |
-40°C 至125°C |
新产品 | Sn | Level-3-260C-168HR | 点击获取报告 |
HXX320F280025CPAPS |
160 | 托盘 |
64引脚PAP HTQFP 144mm² 12 x 12 |
新产品 | 新产品 |
-40°C 至125°C |
新产品 | Sn | Level-3-260C-168HR | 点击获取报告 |
