Core_DSC28027核心板
32位RISC-V DSP昊芯2802x系列核心板

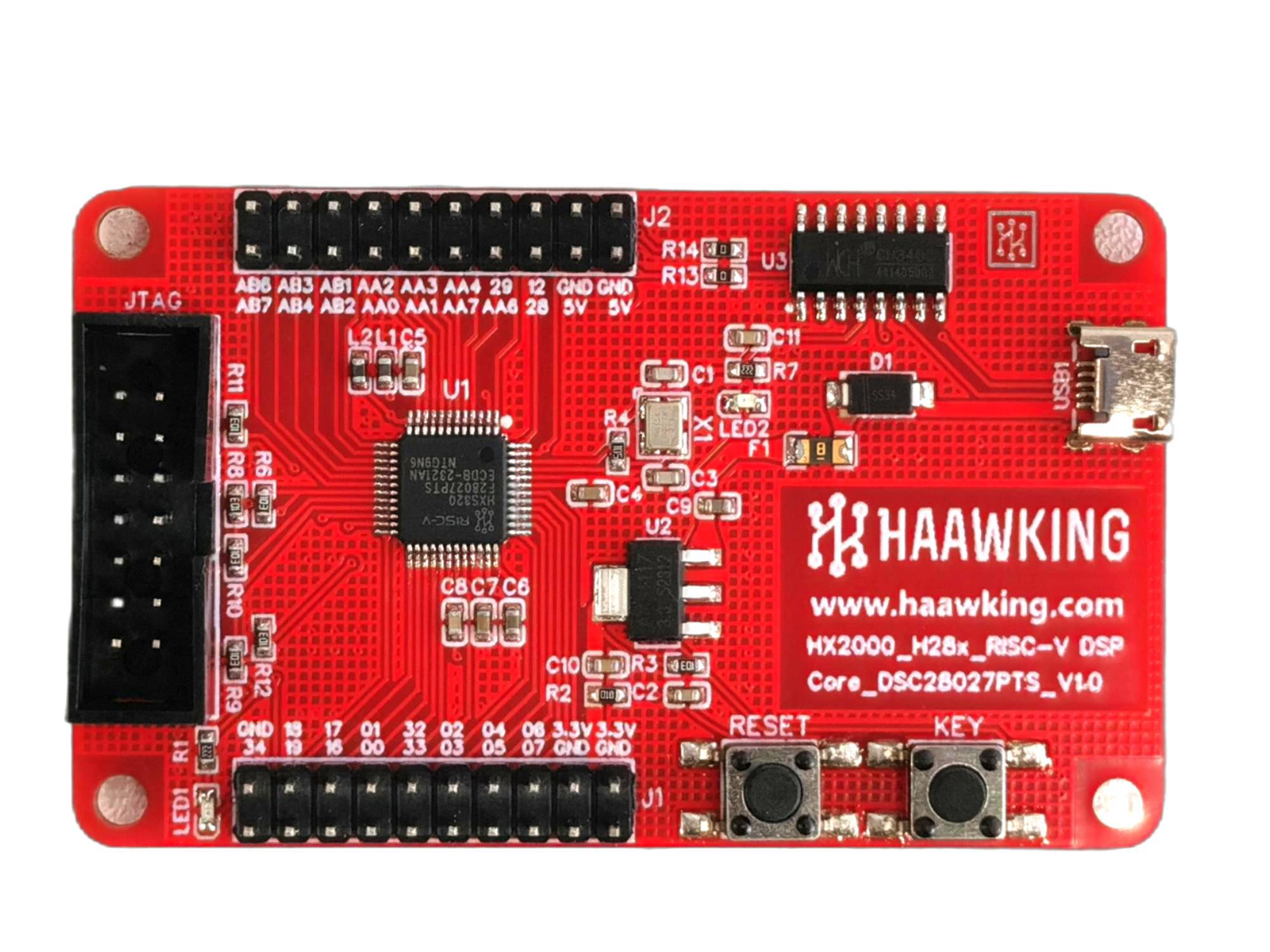

  • Core_DSC28027核心板使用了昊芯HXS320F28027PTT RISC-V DSP芯片,该芯片集成了昊芯自主研发的H28x内核。核心板包括:JTAG调试接口、供电电源接口、复位、指示灯,以及两侧的对外扩展PIN脚等,除JTAG等IO外,所有外设IO全部引出,用户可通过杜邦跳线进行功能验证,便于进行不同应用开发。
    产品详情

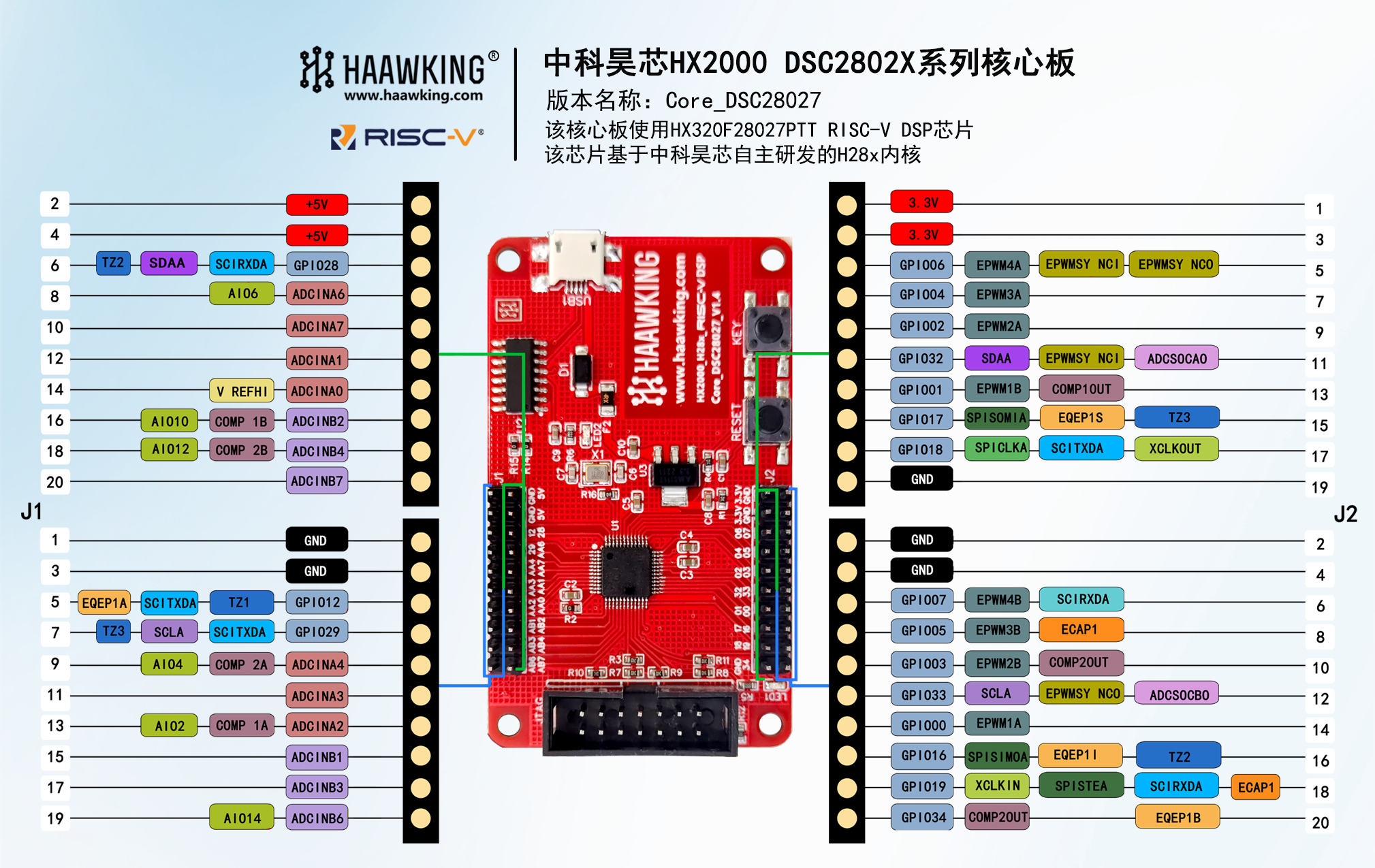

    引脚定义图

    微控制器
    HXS320F28027PTT(32位RISC-V DSP)
    供电方式
    5V USB
    规格尺寸
    43mm X 70mm
    固定孔径
    3mm
    IO接口
    2x 20pin简易牛角座,间距2.54mm,包含ePWM、HRPWM、eCAP、eQEP、ADC。
    JTAG
    1x 14pin HX JTAG接口



  • Core_DSC28027用户手册
    |  PDF  | 2021-09-24
    用户手册
    |  PDF  | 2022-3-10
    平头哥CDK助力中科昊芯HX2000系列芯片之双电机有感FOC控制系统专题(四)
    |  PDF  | 2022-3-10
    平头哥CDK助力中科昊芯HX2000系列芯片之双电机有感FOC控制系统专题(三)
    |  PDF  | 2022-3-10
    平头哥CDK助力中科昊芯HX2000系列芯片之双电机有感FOC控制系统专题(二)
    |  PDF  | 2022-3-10
    Haawking DSP在开关电源行业的应用
    |  PDF  | 2021-12-14
    Haawking DSC28034实例开发教程—eCAN协议通讯例程
    |  PDF  | 2021-12-14
    平头哥CDK助力中科昊芯HX2000系列芯片之双电机有感FOC控制系统专题(一)
    |  PDF  | 2021-12-14
    DSC28027实例程序开发教程—SCI_AutoBaud
    |  PDF  | 2021-12-14
    DSC28027实例程序开发教程—LED_Blink_Flash_EW_120Mhz
    |  PDF  | 2021-12-14
    平头哥CDK助力中科昊芯HX2000系列芯片之SPI通信协议
    |  PDF  | 2021-12-14
    平头哥CDK助力中科昊芯HX2000系列芯片之PWM电机调速
    |  PDF  | 2021-12-14
    DSC28027实例程序开发教程—eQEP_ePWM
    |  PDF  | 2021-12-14
    平头哥CDK助力中科昊芯HX2000系列芯片BLDC系统迁移指南
    |  PDF  | 2021-12-14
    平头哥CDK助力中科昊芯HX2000系列芯片系统开发
    |  PDF  | 2021-12-14
    利用中科用昊芯DSP实现PWM占空比控制
    |  PDF  | 2021-12-14
    利用Timer中断控制LED
    |  PDF  | 2021-12-14
    DSC28027开发教程—GPIO控制LED
    |  PDF  | 2021-12-14
    使用Haawking IDE 新建一个LED闪烁的工程
    应用笔记
  • HX-LINK-DownloaderV1.0.0
    |  exe  | 2021-12-30
    |  PDF  | 2021-09-24
    Haawking IDE 开发环境使用说明
    Haawking_Flash_烧录工具
    |  exe  | 2021-11-9
    |  exe  | 2021-11-2
    Haawking_IDE_win64_安装包
    Haawking IDE
    仿真器
    Haawking Link 仿真器规格书
    |  PDF  | 2021-09-24
    昊芯开发板
    示例程序
    |  PDF  | 2021-09-24
    |  PDF  | 2022-03-24
    |  exe  | 2021-11-23
    Haawking_Core_DSC28027_V1.1核心板原理图
    Haawking_Core_DSC28027_V1.4核心板原理图
    Core_DSC28027 示例程序包
